Bemessung der Rütteldruckverdichtung in Braunschweig

Q: Ab welcher Tiefe ist die Rütteldruckverdichtung in Braunschweig wirtschaftlich?

Das Verfahren rechnet sich meist ab Verdichtungstiefen von 3 Metern. In Braunschweig treffen wir diese Bedingungen häufig bei Auffüllungen in ehemaligen Kiesgruben oder auf locker gelagerten Terrassensanden an. Für flachere Horizonte sind konventionelle Walzen effizienter.

Q: Welche Setzungen kann ich nach der Verdichtung noch erwarten?

Bei korrekter Bemessung und Ausführung reduzieren wir die Restsetzungen auf ein Minimum, typischerweise weniger als 1 bis 2 Zentimeter. Die genauen Werte hängen vom Feinkornanteil und der Auflast ab und werden in unserem Bemessungsbericht ausgewiesen.

Q: Mit welchen Kosten muss ich für die Bemessung der Rütteldruckverdichtung rechnen?

Für die ingenieurtechnische Bemessung inklusive Baugrundbeurteilung und Verdichtungsplan liegen die Honorare je nach Flächengröße und Komplexität zwischen €1.440 und €5.200.

Q: Kann man die Rütteldruckverdichtung bei hohem Grundwasser einsetzen?

Ja, das Verfahren funktioniert unter Wasser. In der Okeraue von Braunschweig ist das sogar der Regelfall. Die Druckluftspülung sorgt dafür, dass der Rüttler das Korngefüge auch unterhalb des Grundwasserspiegels effektiv umlagert.

Mit über 250.000 Einwohnern wächst Braunschweig stetig, und viele Neubauprojekte liegen auf den quartären Sanden und Kiesen der Oker-Niederung oder auf anthropogenen Auffüllungen. Die Bemessung der Rütteldruckverdichtung wird hier zum zentralen Baustein, um spätere Setzungen zu vermeiden. Wir dimensionieren das Raster und die Tiefe der Verdichtungspunkte so, dass der Baugrund auch unter dynamischer Last, etwa im Logistikzentrum oder Parkhaus, standsicher bleibt. Ein vorausgehender CPT-Versuch liefert die nötigen Spitzendruckprofile, bevor wir die Energieeinträge und Abstände der Rüttler festlegen. Unsere Planung berücksichtigt die lokale Hydrogeologie, denn hohe Grundwasserstände in Auenbereichen beeinflussen den Verdichtungserfolg direkt.

Die richtige Rasterbemessung entscheidet über den Unterschied zwischen einer gleichmäßig dichten Fläche und einem Flickenteppich mit Restsetzungen.

Unsere Leistungsbereiche

Vorgehen und Leistungsumfang

Die sandig-kiesigen Böden im Großraum Braunschweig reagieren gut auf Tiefenrüttlung, doch die oft eingelagerten Schlufflinsen erfordern eine präzise Vorerkundung. Wir kombinieren die Rütteldruckverdichtung mit Laborversuchen, um die Kornverteilung und den Feinkornanteil exakt zu bestimmen. In Bereichen mit bindigen Zwischenschichten setzen wir ergänzend auf Schottersäulen, um die Drainage zu verbessern und Porenwasserüberdrücke abzubauen. Unsere Bemessung legt für jede Fläche fest, ob ein Nachverdichten im oberflächennahen Bereich nötig ist, und definiert die Qualitätssicherung mittels Rammsondierung. So stellen wir sicher, dass die geforderte Lagerungsdichte auf jedem Quadratmeter erreicht wird.

Bemessung der Rütteldruckverdichtung in Braunschweig — Technische Referenz — Braunschweig

Lokaler geotechnischer Kontext

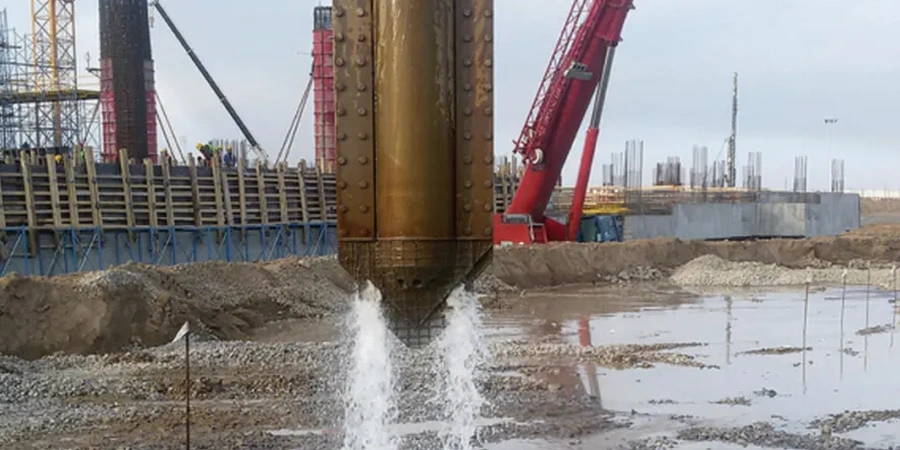

Der Rüttler hängt am Seilbagger oder Schlepper, ein Vibrator mit Unwuchtmotor, der unter Druckluftspülung in den Boden einfährt und das Korngefüge Stufe für Stufe umlagert. In Braunschweig mit seinen teils geringmächtigen rolligen Deckschichten über gering tragfähigem Keuperton ist die Gefahr des Durchschlagens real – der Rüttler bricht unkontrolliert in weiche Zonen ein. Unsere Bemessungsplanung definiert deshalb Abbruchkriterien anhand des Stromverbrauchs und der Eindringgeschwindigkeit. Fehlt diese Überwachung, entstehen Inhomogenitäten, die im Bauwerk zu differenziellen Setzungen führen. Eine lückenlose Dokumentation jedes Verdichtungspunkts mit Tiefe und Energieeintrag ist für uns Standard, nicht optional.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.biz

Maßgebliche Normen

DIN EN 14731:2005 – Tiefenrüttelverfahren, DIN 4094-3:2002 – Rammsondierungen DPH, Empfehlungen des Arbeitskreises Baugrundverbesserung (DGGT)

Technische Parameter

Parameter	Typischer Wert
Verdichtungstiefe	Bis 18 m unter GOK
Typischer Punktabstand	1,80 m bis 3,50 m (Dreiecksraster)
Erreichte Dichte	DPr ≥ 98 % oder DPSH ≥ 85 %
Gerätetyp	Schleppergehängter Tiefenrüttler, elektrisch
Qualitätssicherung	Rammsondierung DPH oder CPT nach Verdichtung
Korngrößenbereich	Feinkornanteil < 15 % für optimale Ergebnisse

Häufige Fragen

Ab welcher Tiefe ist die Rütteldruckverdichtung in Braunschweig wirtschaftlich?

Das Verfahren rechnet sich meist ab Verdichtungstiefen von 3 Metern. In Braunschweig treffen wir diese Bedingungen häufig bei Auffüllungen in ehemaligen Kiesgruben oder auf locker gelagerten Terrassensanden an. Für flachere Horizonte sind konventionelle Walzen effizienter.

Welche Setzungen kann ich nach der Verdichtung noch erwarten?

Bei korrekter Bemessung und Ausführung reduzieren wir die Restsetzungen auf ein Minimum, typischerweise weniger als 1 bis 2 Zentimeter. Die genauen Werte hängen vom Feinkornanteil und der Auflast ab und werden in unserem Bemessungsbericht ausgewiesen.

Mit welchen Kosten muss ich für die Bemessung der Rütteldruckverdichtung rechnen?

Für die ingenieurtechnische Bemessung inklusive Baugrundbeurteilung und Verdichtungsplan liegen die Honorare je nach Flächengröße und Komplexität zwischen €1.440 und €5.200.

Kann man die Rütteldruckverdichtung bei hohem Grundwasser einsetzen?

Ja, das Verfahren funktioniert unter Wasser. In der Okeraue von Braunschweig ist das sogar der Regelfall. Die Druckluftspülung sorgt dafür, dass der Rüttler das Korngefüge auch unterhalb des Grundwasserspiegels effektiv umlagert.
