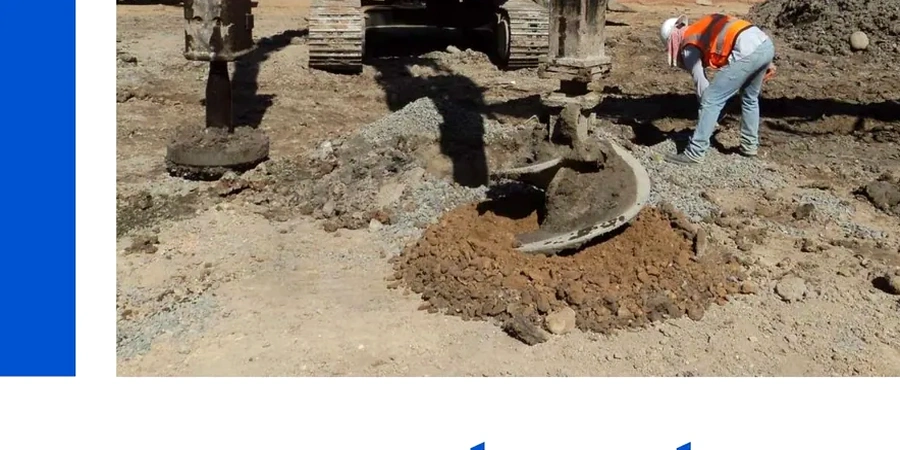

Bemessung von Schottersäulen in Braunschweig: Tragfähiger Baugrund...

In Braunschweig, auf etwa 75 Meter über NHN gelegen und mit über 250.000 Einwohnern, stoßen Bauvorhaben regelmäßig auf die weichen Auelehme der Oker und Schunter. 43 Prozent des Stadtgebiets sind laut Baugrundkarte von holozänen Sedimenten geprägt. Hier setzt die Bemessung von Schottersäulen an. Wir planen das Rüttelstopfverfahren so, dass selbst 8-geschossige Wohnbauten sicher auf den verdichteten Säulen stehen. Unsere Planung verknüpft Ergebnisse aus dem CPT-Versuch direkt mit dem Säulenraster, was eine punktgenaue Festlegung des Austauschverhältnisses erlaubt. Ergänzend ziehen wir die Korngrößenanalyse heran, um die Filterstabilität zwischen Schottermaterial und umgebendem Feinsand sicherzustellen – ein oft unterschätzter Faktor bei variablen Grundwasserständen.

Eine korrekt bemessene Schottersäule wandelt setzungsempfindlichen Auelehm in einen Verbundkörper, der die Lasten gleichmäßig in tiefere, tragfähige Schichten ableitet.

Unsere Leistungsbereiche

Vorgehen und Leistungsumfang

Ein aktuelles Projekt an der Helmstedter Straße verdeutlicht das Vorgehen: Unter 4,2 Metern Auelehm stand dort tragfähiger Geschiebemergel an. Die Bemessung ergab 60 cm starke Schottersäulen im Dreiecksraster von 1,80 m, eingebunden in den Mergel. Wir modellieren jede Säulengruppe mit Finite-Elemente-Software unter Ansatz realer Steifigkeitsverhältnisse zwischen Säule und Matrix. Die zulässige Sohlspannung steigt dadurch von ursprünglich 80 kPa auf über 280 kPa. Entscheidend ist die korrekte Erfassung des Seitendrucks in der weichen Matrix: Unsere Parameterermittlung umfasst die undränierte Scherfestigkeit cu aus CPT-Sondierungen, den Reibungswinkel des Schotters aus Großrahmenscherversuchen und die spätere Setzungsmulde unter kombinierter Last. Die Qualitätssicherung erfolgt durch Lastplattendruckversuche auf den Säulenköpfen nach DIN 18134, ergänzt um Rammkernsondierungen zur Kontrolle der Säulenintegrität in der Tiefe.

Bemessung von Schottersäulen in Braunschweig: Tragfähiger Baugrund aus Verdichtung — Technische Referenz — Braunschweig

Lokaler geotechnischer Kontext

Zwischen den quartären Kiesen im Norden Braunschweigs und den mächtigen Lösslehmdecken im Süden liegen Welten. Während im Norden oft eine konventionelle Flachgründung auf Polster ausreicht, erfordert der Süden zwingend eine Tiefenverbesserung. Der Hauptrisikofaktor ist die ungleichmäßige Setzung: Ein Gebäude auf unbehandeltem Lösslehm kann Setzungsdifferenzen von 4 bis 7 cm zwischen First und Traufe aufweisen, was zu Rissen im Mauerwerk führt. Die Bemessung von Schottersäulen eliminiert dieses Risiko, indem sie die Steifigkeit des Baugrunds homogenisiert. Kritisch ist die Erkundungstiefe: Stockwerksbohrungen müssen mindestens 3 Meter unter die Säulenfußebene reichen, um weiche Schichten sicher auszuschließen. Ein zweiter Risikobereich ist die hydraulische Entkopplung: Das Schotterpaket darf nicht als Dränage wirken und hangseitiges Wasser sammeln – wir dimensionieren stets eine ringförmige Filterummantelung, abgestimmt auf die Sieblinie des Umgebungsbodens.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.biz

Maßgebliche Normen

DIN EN 1997-1:2014-03 (Eurocode 7, Entwurf, Berechnung und Bemessung), DIN 4094-2:2018-12 (Baugrund – Felduntersuchungen: Rammkernsondierung), DIN 18134:2012-04 (Baugrund – Versuche und Versuchsgeräte – Plattendruckversuch), DGGT-Empfehlung AK 2.6 (Berechnung und Bemessung von Rüttelstopfsäulen), DIN EN 933-1:2012-03 (Prüfverfahren für geometrische Eigenschaften von Gesteinskörnungen)

Technische Parameter

Parameter	Typischer Wert
Säulendurchmesser üblich	0,50 – 0,80 m
Rastertyp	Dreieck oder Quadrat
Max. Tiefe in Braunschweig	8 – 14 m
Austauschverhältnis a/A	0,15 – 0,35
Erreichte cu-Erhöhung	Faktor 2 – 4
Prüfung Säulentragfähigkeit	Lastplattendruckversuch (DIN 18134)
Relevante Norm	Eurocode 7 (DIN EN 1997-1)

Häufige Fragen

Wie hoch sind die Kosten für die Bemessung von Schottersäulen in Braunschweig?

Die Bemessungskosten liegen in Braunschweig je nach Projektumfang zwischen €1.280 und €4.220. Dieser Rahmen deckt die geotechnische Erkundung, die numerische Modellierung und den Prüfbericht ab. Die reinen Baukosten der Säulen sind darin nicht enthalten, sondern werden separat nach Kubatur und Einbautiefe kalkuliert.

Welche Baugrundinformationen benötigen Sie für die Vordimensionierung?

Wir benötigen die Ergebnisse von CPT-Sondierungen oder alternativ Drucksondierungen mit Bestimmung der undränierten Scherfestigkeit cu über die Tiefe. Zusätzlich sind die bodenmechanischen Kennwerte der tragfähigen Schicht unterhalb der Säulen (Reibungswinkel, Steifemodul) erforderlich. Aus der Sieblinie des anstehenden Bodens leiten wir die erforderliche Filterkörnung für die Ummantelung ab.

Können Schottersäulen auch unter Bestandsgebäuden in Braunschweig hergestellt werden?

Ja, das Rüttelstopfverfahren kann mit Kleinrüttlern und niedrigen Arbeitsbühnen auch unter beengten Verhältnissen im Bestand eingesetzt werden. Die Herausforderung in Braunschweigs Innenstadt sind oft die historischen Kellergewölbe und die geringe lichte Höhe. Wir bemessen in solchen Fällen ein modifiziertes Raster mit reduziertem Säulendurchmesser und passen die Verdichtungsenergie an, um Erschütterungen an der Nachbarbebauung zu minimieren.
